浅谈柔性电缆曲挠试验装置与原理

2017-04-12 15:43:49 来源：点击：

柔性电缆除了电性能和其他基本要求能够与设备匹配外，最主要的基本特征是要求其能承受经常性的弯曲、扭转、延伸、剪切等机械应力而能够保障正常工作。柔性电缆曲挠试验就...

柔性电缆除了电性能和其他基本要求能够与设备匹配外，最主要的基本特征是要求其能承受经常性的弯曲、扭转、延伸、剪切等机械应力而能够保障正常工作。柔性电缆曲挠试验就是用于模拟柔性电缆实际工作环境的条件下，经过多次弯折与伸展来考核该柔性电缆的柔韧性和结构稳定性是否符合产品长期使用要求的试验项目。

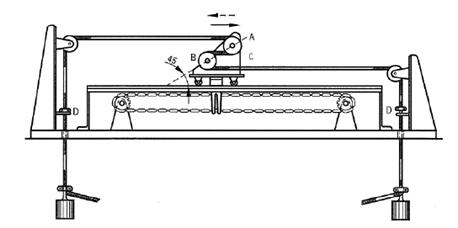

柔性电缆曲挠试验适用于线芯截面积不超过2.5mm²的多芯聚氯乙烯绝缘和护套柔性电缆和软电缆，曲挠试验装置如下图所示，包括装有驱动装置的小车和对柔性电缆试样进行试验的四个滑轮，以及两端砝码，四个滑轮的安装需使试样呈水平状态。

曲挠试验过程：
1）根据试验型号、线芯数、线芯截面积按标准要求确定滑轮A、B的直径和负荷质量、试样试验电流及试验电压。
2）取试样约5m长，按照标准规定要求安装试样，注意， A、B滑轮轴心连线与轨道夹角成45°，并使装在滑轮之间的三段电缆均呈水平状态，
3）调整两端限位夹头(D)使电缆自然下垂，并在两端加上合适质量的砝码以及施加标准规定的负载电流和电压。
4）将计数器往复次数设置为1百万次来回往复运动，启动曲挠试验装置，小车以约0.33m/s的恒速在1米的距离行程之间做往返运动，使试样往复弯曲拉伸。
5）在曲挠试验之后，再将所有试样进行成品电缆电压测试。
