到了现场时，发现用户是一家专业的PCB板生产厂家，使用我们客户提供的PCB自动定位曝光设备，对PCB快速定位曝光，一群人正围着已经停止运作的设备在团团转，已经弄清了是拖链内的柔性电缆信号传输出了问题，而这设备上线使用才不到一个月！
事不宜迟，我们工程师立马投入工作，同现场技术人员一起将电缆从拖链里拆卸了下来，拆下来后，我们客户方人员还说这电缆“不错”，是“超高柔”的硅胶电缆！我方工程人员定神一看，My God! 这种电缆居然可以装在拖链里用，难怪这么快就“玩完”！对整组电缆进行检测，发现有一条电缆的芯线已经因破损而短路。为了让客户明白问题所有，我方工程师剪下一节电缆，双手把住二头，用力一拉，护套被拉长了很多，二头的芯线缩到了里面，看不到了！
这时客户方人员似乎还不完全明白问题所在，于是我方工程人员仔细同客户方人员作了专业分析：该设备工作时，速度以及加速度都比较大，加速时，电机对电缆施加较大的牵引力，而电缆护套是硅胶材质的，材料虽然很柔软，但强度很低，在电机牵引力的作用下，护套被拉长，而里面的芯线导体是铜的，无法拉长，于是乎，电缆外层的护套与内层的芯线发生了相对运动，这个过程当中，一定会产生摩擦，从而加速芯线的损坏；当拖链运行到减速阶段时，电机牵引力减少或消失时，被拉伸的护套会回弹，护套与芯线又会产生相对运动，同理，也会产生摩擦。在这种反复摩擦的环境下，电缆不很快“玩完”才怪呢！

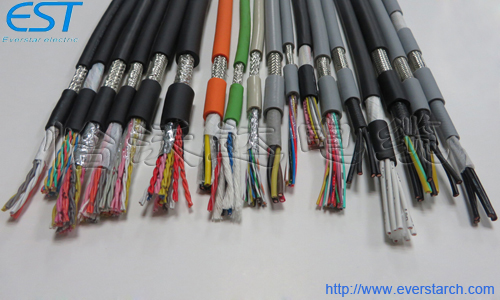

↑拖链专用电缆↑
综上所述，应用于拖链上的电缆，必须使用专用拖链电缆，而硅胶电缆等“高柔性电缆”，因强度太低，不适合用作拖链电缆，只适合环境温度较高，或者只是偶尔移动，并且机械应力很小的环境。
