1.试验项目
（1）弯曲回转试验 （2）弯曲试验 （3）U字型反复弯折试验 （4）90°折返弯曲试验 （5）移动弯曲试验
2.试验方法

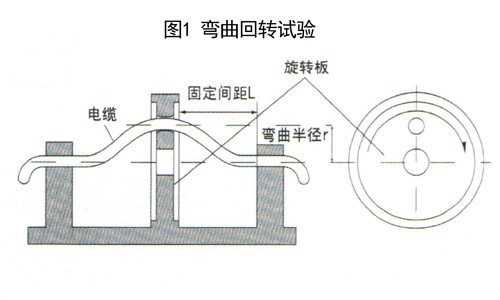

（1）弯曲回转试验
弯曲试验室按照JIS C 3005【橡胶、塑料绝缘电线实验方法】中的4、27-1项进行，方法如下：
从成品上取约1.5m的试样，按照图1的实验装置要求固定，固定距离L=300mm、弯曲半径r=150mm）。转子以每分钟50转的速度旋转至规定次数时，线间不应发生短路现象，并且绝缘，护套均不能发生龟裂，破损以及其他异常现象。

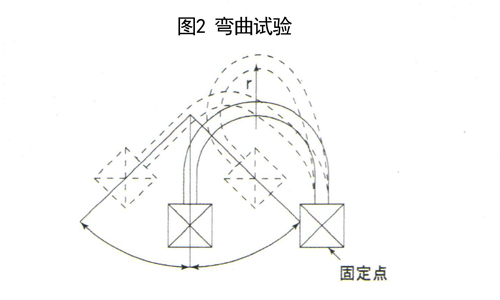

（2）弯曲试验
弯曲试验室根据电气用品安全法相关法令集Ⅱ中附表第二十四项的抗震试验的规定，结合本公司的产品进行了部分修改，实验方法如下：
从成品上取出约0.5m的样品线，按照图2的实验装置要求固定，弯曲半径r=7D。装置以每分钟200次的速度弯曲至规定次数时，线间不应发生短路现象，并且绝缘，护套均不能发生龟裂，破裂以及其他异常现象。

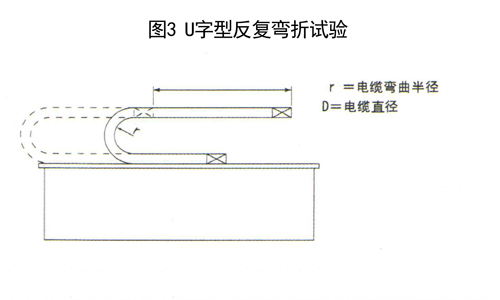

（3）U字型反复弯折试验
U字型反复弯折试验是本公司独自的实验项目，使用仪器为上文已介绍的拖链电缆试验机，在电缆样品上施加与线槽试验相同的应力，实验方法如下：
从成品上取约1.5m的试样，按照图3的方法固定在U字型弯折实验装置，弯曲半径r=7D。装置以每分钟88m的速度运动至规定次数时，线间不应发生短路现象，并且绝缘，护套均不能发生龟裂，破损以及其他异常现象。

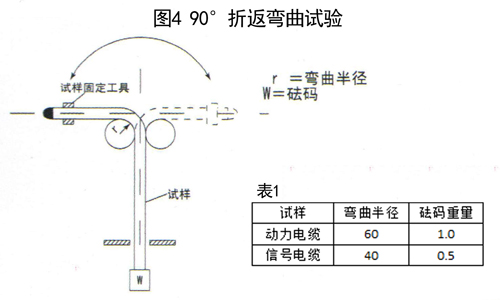

（4）90°折返弯曲试验
90°折返弯曲实验项目是根据电气用品安全法相关法令集Ⅱ中附表1的第（6）项中机械的强度，弯曲强度的规定所制定的项目，外径较粗的电缆也能进行类似的实验，方法如下：
从成品上取约1m的试样，一端按照图4的要求单端固定于90°弯折试验装置上，另一端悬挂表1规定的重量砝码，装置以每分钟40次的速度弯折至规定次数时，线间不应发生短路现象，并且绝缘，护套均不能发生龟裂，破损以及其他异常现象。

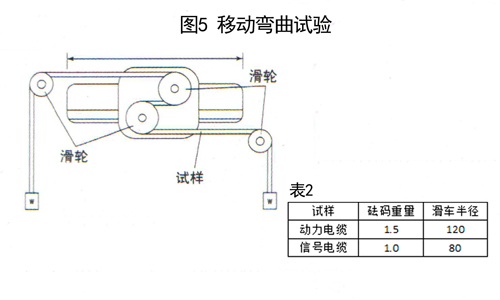

（5）移动弯曲试验
移动弯曲实验是根据电气用品安全法相关法令集Ⅱ中附表的第26项的要求进行实验项目，方法如下：
从成品上取约3m长的试样，根据表2的电线种类，将图6所示的装有表2规定直径滑轮的移动滑车的弯曲实验装置水平设置，两端吊装表2规定质量的砝码，移动滑车在以每秒0.33m的速度，移动距离0.5m以上的条件下左右往复移动时，线间不应发生短路，并且绝缘，护套均不能发生龟裂，破损以及其他异常现象。
经过上述测试合格的高质量拖链电缆将会作为怡沃达拖链电缆商品出厂销售。如果您还有什么不清楚的，您可以继续访问我们的官网或者拨打咨询热线：0769-21682983，我们将一一为您解答！
