区分USB2.0 A型、B型、Mini USB、Micro USB接口
2017-03-04 10:34:21 来源: 点击:
USB全称UniversalSerialBus(通用串行总线) 是一种支持热插拔的高速串行传输总线,它使用差分信号来传输数据,最高速度可达480Mb/S。USB 支持总线供电和自供电两种供...
USB全称UniversalSerialBus(通用串行总线) 是一种支持热插拔的高速串行传输总线,它使用差分信号来传输数据,最高速度可达480Mb/S。USB 支持“总线供电”和“自供电”两种供电模式。在总线供电模式下,设备最多可以获得500mA 的电流。USB2.0 被设计成为向下兼容的模式,当有全速(USB 1.1)或者低速(USB 1.0)设备连接到高速(USB 2.0)主机时,主机可以通过分离传输来支持它们。一条USB 总线上,可达到的最高传输速度等级由该总线上最慢的“设备”决定,该设备包括主机、HUB 以及USB 功能设备。USB接口应用非常广泛,工业相机电缆上也常常看到它的身影。
目前USB2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简单介绍这四类插头的实物图以方便大家区别USB接口类型。

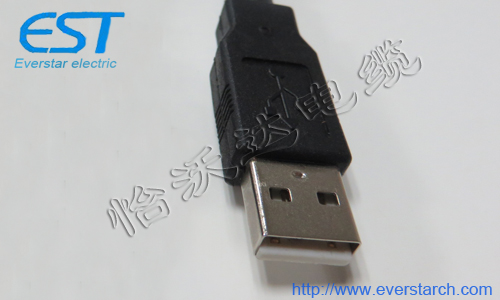

↓USB TypeA-M↓
↓USB TypeB-M↓
↓Mini USB-M↓
Micro USB则是USB 2.0标准的一个便携版本,比Mini USB接口更小。目前主要用于连接小型设备如手机,PDA,数码相机,数码摄像机和便携数字播放器等等。

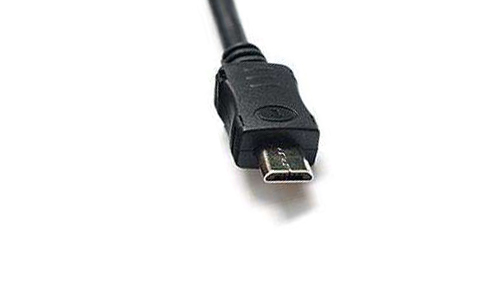

↓Micro USB-M↓
